| 【製品情報】ロータリーフィルター（陸上養殖循環水処理用） |
 |
| |
| |
|
陸上養殖をやっている方
陸上養殖を計画されている方 |
|
👉 |
|
|
| |
|
👇 |
|
👇 |
| |
|
|
|
|
| |
|
👇 |
|
👇 |
| |
|
|
|
|
| |
|
👇 |
|
👇 |
| |
|
|
|
|
| |
|
|
|
👇 |
| |
|
|
|
|
| |
|
|
| |
|
当社は小型から大型まで各サイズの機種をそろえております。 お気軽にご連絡下さい。 |
|
| |
| |
|
|
本機は陸上養殖装置用に開発されたフィルターです。
|
| ２００２年に当社にて初めて開発された物です。 |
| |
|
 |
養殖では給餌後２時間にSS量が急激に増加し、その後はSS量は急減します。
このようなSS量の大きな変化に対応すべく、本機はSS量の増減に対応して逆洗回数を増減できるように開発しました。
陸上養殖業界以外にも、本機の特長を利用してより効率の良い除塵を求めるシステムにお勧めします。
|
|
|
|
■
|
特長 |
| |
ろ過装置は、必ずフィルターの清掃が必要になります。通常フィルターの清掃あるいは、交換する場合は、水処理を停止しますが、ロータリーフィルタは停止することなく連続して清掃いたします。 |
| |
・処理水の流れを止めずに逆洗が可能 |
| |
フィルターが詰まれば自動で感知して逆洗をします。その場合処理水の停止の必要がありません。SS量が変動しても逆洗回数はSS量に対比して自動決定され逆洗水を節約します。 |
| |
|
| |
◆水に混入している不純物を連続除去（10ミクロン以上） |
| |
◆稼働中はフィルターの交換が不要（自動洗浄方式） |
| |
◆処理水量に応じて機種選定が可能（設計製作） |
| |
|
|
 |
|
|

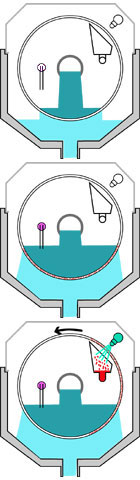

■ 動作説明 ■
|
| |
| |
不純物の混入した水を装置中央部からロータリーフィルターのドラム内部に注入します。 |
| ▼ |
| |
フィルターで濾過された処理水は装置の下部から排出されます。 |
| ▼ |
| |
フィルターが混入物により遮蔽されるとフィルター内部の水位が上昇しセンサーが感知します。 |
|
▼
|
|
|
センサーが感知するとフィルタードラムは回転を開始します。 |
| ▼ |
| |
同時に洗浄用ポンプによりドラム外部からフィルターを洗浄します。 |
| ▼ |
| |
フィルター内部に付着した混入物は洗浄水と共にドラム内部に設備したドレンパンで受けられ、外部に排出されます。 |
| |
| |
ドラムの作動は完全自動運転により24時間の連続処理が可能です。 |
|
|
|
|
■
|
価格（価格には仕様決定が必要です） |
| |
仕様決定要因 |
| |
|
| |
SSの内容と大きさ・処理水量でメッシュのピッチ(最小10ミクロン）を決定します。フィルター材は、ポリエステル又はナイロンメッシュ及びステンレスメッシュです。 |
| |
次にSSの量と処理水の量でメッシュの必要面積を割り出します。 |
| |
接続される状況(供給水の状況、処理水の排水状況）にて適切な機械接続に変更願います。 |
| |
|
|
◆
|
本物品は、お客さまの仕様によって設計・製造いたします。 |
| |
お気軽にお問い合わせください。 |
|
|
|
| |
| |
■ |
【機種別仕様及び定価】 |
|
| |
|

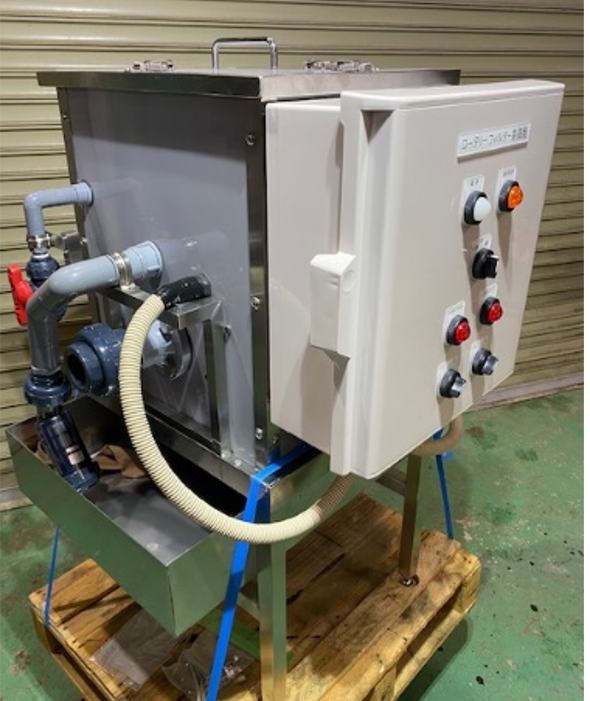

| YRF300-180型 |
本体定価： |
943,800円(据付工事別途） |
|
|
|
 |
| 種類 |
|
落下式 |
| ドラム径 |
ｍｍ |
300 |
| ドラム長 |
ｍｍ |
180 |
| フィルター面積 |
㎡ |
0.1407 |
| 通過水量 |
t/h |
6.7 |
| L/s |
1.9 |
| 本体寸法 |
幅mm |
806 |
| 奥行mm |
460 |
| 高mm |
750 |
|
|
|
| |
|

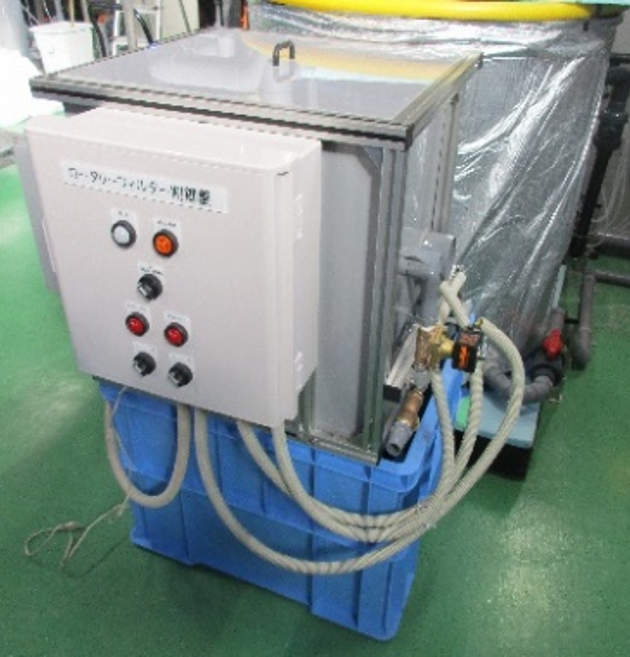

| YRF300-280型 |
本体定価： |
1,234,200円(据付工事別途） |
|
|
|
 |
| 種類 |
|
落下式 |
| ドラム径 |
ｍｍ |
300 |
| ドラム長 |
ｍｍ |
280 |
| フィルター面積 |
㎡ |
0.2043 |
| 通過水量 |
t/h |
10 |
| L/s |
2.7 |
| 本体寸法 |
幅mm |
926 |
| 奥行mm |
576 |
| 高mm |
1,270 |
|
|
|
| |
|
| YRF460-460型 |
本体定価： |
2,323,200円(据付工事別途） |
|
|
|
 |
| 種類 |
|
落下式 |
| ドラム径 |
ｍｍ |
460 |
| ドラム長 |
ｍｍ |
460 |
| フィルター面積 |
㎡ |
0.5249 |
| 通過水量 |
t/h |
25 |
| L/s |
7.0 |
| 本体寸法 |
幅mm |
1,179 |
| 奥行mm |
720 |
| 高mm |
1,145 |
|
|
| |
|
| YRF600-940型 |
本体定価： |
3,963,960円(据付工事別途） |
|
|
|
 |
| 種類 |
|
落下式 |
| ドラム径 |
ｍｍ |
600 |
| ドラム長 |
ｍｍ |
940 |
| フィルター面積 |
㎡ |
1.3796 |
| 通過水量 |
t/h |
66 |
| L/s |
18 |
| 本体寸法 |
幅mm |
1,593 |
| 奥行mm |
996 |
| 高mm |
1,327 |
|
|
| |
|
| |
|

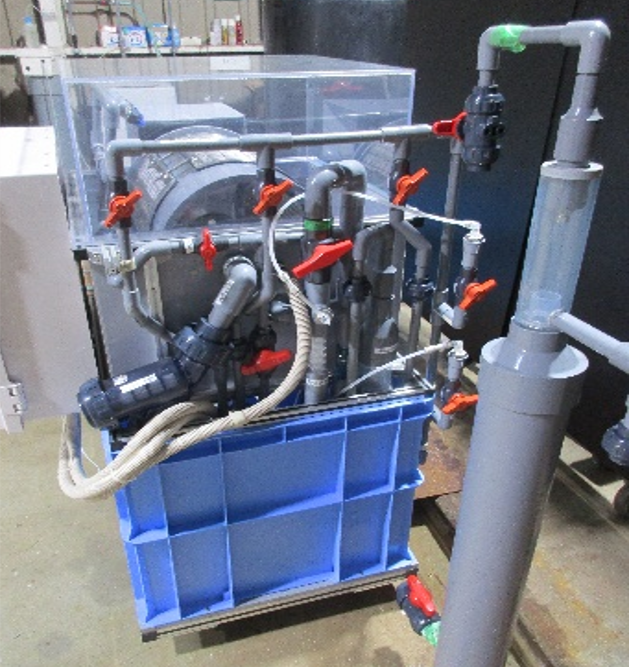

| YRF300-280複合機型 |
|
|
|
|
|
 |
|
|
| YRF300-280型 |
硝化槽 |
| |
泡沫分離器 |
| |
酸素混合気 |
| |
ポンプ、ブロア |
| 上記の機器を一体化したもの |
省スペース可能
設置費削減 |
|
|
|
|
| |
|
|
| |
|
